El socio de impresión es responsable de garantizar que los códigos QR de Scantrust ( Códigos QR + Gráfico de Seguridad) se impriman correctamente. La impresión correcta garantiza que los códigos se puedan escanear fácilmente y que el sistema de Scantrust los reconozca como códigos auténticos. No se puede tolerar una calidad de impresión por debajo de lo esperado, ya que puede dar lugar a códigos QR que son difíciles de escanear durante el proceso de autenticación y/o que no se reconocen como auténticos. Scantrust trabaja en estrecha colaboración con los socios de impresión, para proporcionar el soporte y el conocimiento necesarios y así garantizar una exitosa impresión de nuestros códigos QR.
A continuación (Imagen 1), se muestra un ejemplo de una impresión de alta calidad de un código QR de Scantrust: ten en cuenta que, para otras técnicas de impresión, la apariencia de una impresión de alta calidad variará, sin embargo, para todas las técnicas de impresión, se esperan las siguientes características:
- Buen contraste y transiciones nítidas en el código QR
- El gráfico seguro contiene un buen equilibrio de blanco y negro y un alto número de transiciones blanco/negro.
- Los 12 pequeños marcadores cuadrados alrededor del gráfico seguro están perfectamente impresos
- El marcador en la parte inferior derecha contiene un centro blanco que se puede ver claramente
Se reconoce que, al imprimir el código QR de Scantrust, no todas las técnicas de impresión y sustratos permiten alcanzar el nivel de precisión mostrado en la 'Imagen 1'. El nivel intrínseco de calidad alcanzable por una combinación particular de impresora, sustrato (y, en algunos casos, acabado) es tenido en cuenta por el ingeniero de Scantrust durante la etapa de calibración, por tanto, el nivel de calidad de impresión esperado, incluyendo las tolerancias, es definido para cada combinación particular. Desde la etapa de calibración, así como desde la experiencia previa con otras impresoras que utilizan las mismas combinaciones o combinaciones comparables, se sabe que éste nivel de calidad de impresión se puede alcanzar y mantener.
Scantrust proporciona una aplicación de impresión para el operador de las impresoras, quien es el encargado de utilizarla con mayor frecuencia, para garantizar una calidad de impresión alta y estable. La primera función de la aplicación de impresión es garantizar que los códigos se impriman dentro del rango de tolerancia, el cual se define en función de los resultados de la fase de calibración inicial. La impresora es responsable de cualquier código no impreso dentro del rango de tolerancia. Para garantizar una salida estable dentro de la tolerancia, los escaneos de todas las actividades del control de calidad se guardan en el sistema Scantrust y pueden dar cuenta detallada de la variación durante la impresión.
En la siguiente sección se revisa un subconjunto de problemas de impresión que pueden producirse y con los que los socios y operadores de impresión deben tener cuidado.

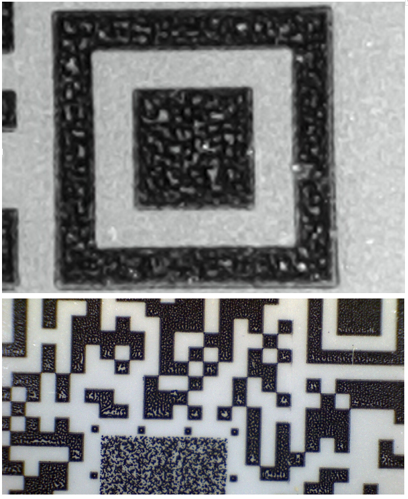

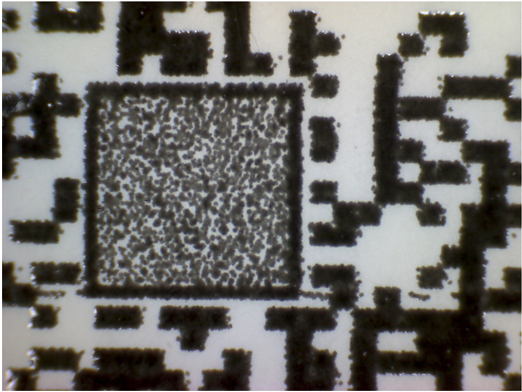

Imagen 1. Ejemplo de una impresión de alta calidad de un código QR y su área del Gráfico Seguro
Halftoning (Medios Tonos) del Gráfico Seguro (Todas las tecnologías de impresión)
Problema: La gran pérdida de información que reduce la capacidad de discriminar el original de las copias
Solución: Verifica el proceso de preimpresión y asegúrate de que los códigos QR estén integrados como Imágenes TIF de 1 bit
Ejemplo:

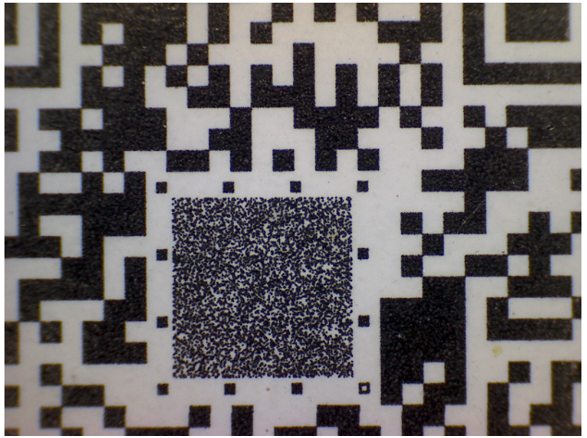

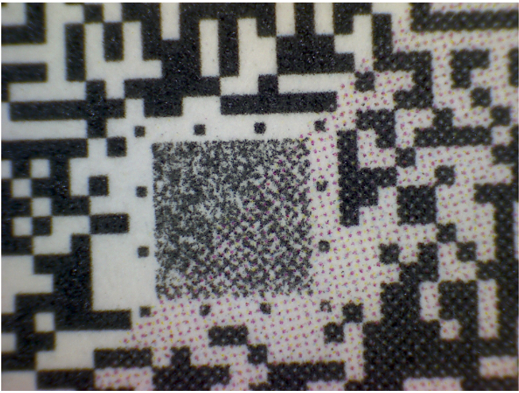

Imagen 2. Este ejemplo es de una impresora digital
Separación de color (todas las tecnologías de impresión)
Problema: El gráfico seguro es muy ligero, hay bajo contraste; incluso si la información todavía está allí; será más difícil enfocar durante la autenticación, la calidad del escaneo puede verse afectada.
Solución: Verifica el proceso de preimpresión y asegúrate de que los códigos QR estén integrados como imágenes TIF de 1 bit. Comprueba el modelo de color en la preimpresión.
Ejemplo:

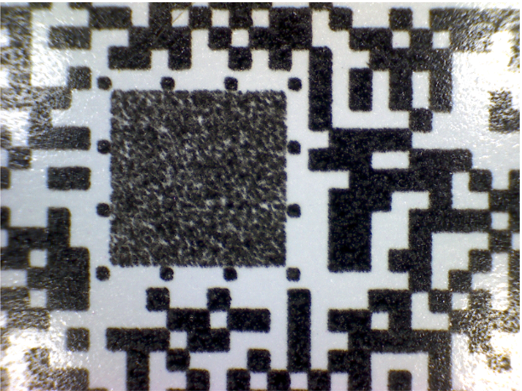

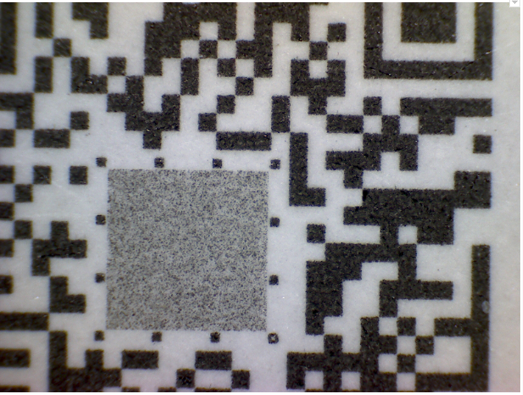

Imagen 3. Este ejemplo es de una impresora digital
Efecto Halo/Presión excesiva (Flexo)
Problema: Las crestas blancas a lo largo de los bordes de los parches negros afectan los algoritmos de evaluación de la calidad durante el escaneo del código QR, lo que afecta el escaneo y puede resultar en malas experiencias de los usuarios; también puede afectar la calidad del gráfico seguro.
Solución: Controla la presión de la placa en todo el ancho de la misma para eliminar las crestas; si es posible, agrega un borde negro alrededor del código QR para equilibrar la presión.
Ejemplo:

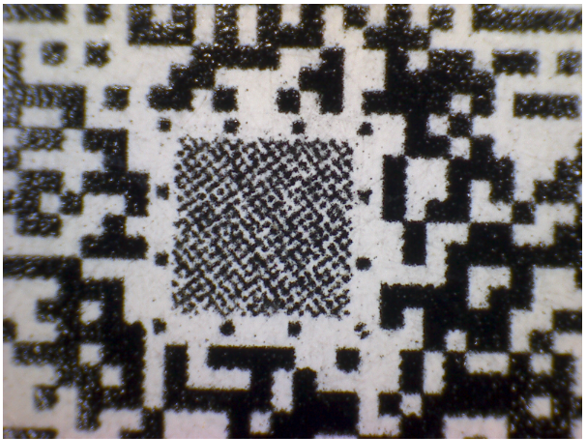

Imagen 4. Este ejemplo es de una impresora digital
Efecto Pinholing (Flexo)
Problema: Las áreas negras no están llenas de tinta. Esto afecta la experiencia de escaneo.
Solución: Toma medidas de procedimiento estándar en un entorno de impresión normal para eliminar el efecto de pinholing.
Ejemplo:

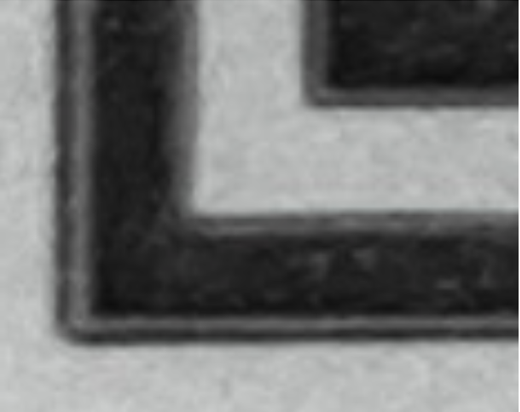

Imagen 5. Este ejemplo es de una impresora digital
Densidad de tinta demasiado baja (todas las tecnologías de impresión)
Problema: el área del gráfico seguro es muy ligera, de bajo contraste; incluso si la información aún está allí, será más difícil enfocar y la calidad del escaneo puede verse afectada.
Solución: Aumenta la cantidad de tinta o la viscosidad de la tinta (offset); eventualmente ejecuta una nueva calibración de la impresora para determinar otras configuraciones del gráfico seguro.
Ejemplo:

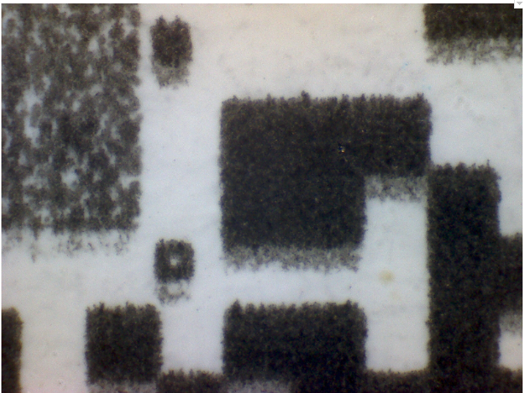

Imagen 6. Este ejemplo es de una impresora con offset. Los efectos serán diferentes en Flexo, incluidas a otras tecnologías de impresión.
Ganancia excesiva de puntos (todas las tecnologías de impresión)
Problema: el área del gráfico seguro se satura y la capacidad de autenticación se reduce.
Solución: Procedimiento estándar para reducir la ganancia de puntos.
Ejemplo:

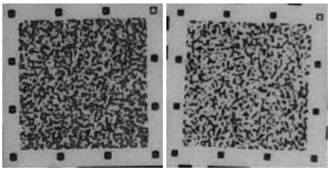

Imagen 7. Este ejemplo es desde una impresión con offset.
Efecto de Duplicación (impresión con offset)
Problema: La calidad del área del gráfico seguro se verá gravemente afectada por la duplicación.
Solución: Procedimiento estándar para eliminar la duplicación.
Ejemplo:

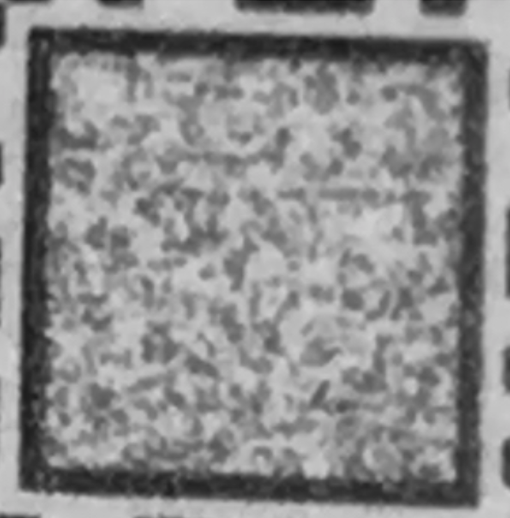

Imagen 8. Este ejemplo es desde una impresión con offset.
Efecto de Feathering (DoD Digital)
Problema: Puede afectar el escaneo y a la autenticación.
Solución: Procedimiento estándar para eliminar el efecto de Feathering.
Ejemplo:
Imagen 9. Este ejemplo es usando un equipo de impresión DoD.
Problemas de diseño (Todas las tecnologías de impresión)
Problema: Afecta a la calidad del área del gráfico seguro
Solución: Controla el diseño de PDF cuidadosamente y asegúrate de que ningún elemento tenga el riesgo de superponer el gráfico seguro y QR.
Ejemplo:
Variaciones excesivas de cobertura de tinta / ganancia de puntos durante el tiraje de impresión (todas las tecnologías de impresión)
Problema: Afecta a la capacidad del área del gráfico seguro para discernir los originales de los falsificados
Solución: Al comienzo del tiraje, asegúrate de que todas las imposiciones tengan la misma cobertura de tinta / la misma ganancia de puntos. Supervisa todas las imposiciones a lo largo del tiraje.
Los medios para evitar la variación de la cobertura de tinta durante un tiraje de impresión o por imposición, variarán dependiendo de la tecnología de impresión. Por lo general, afectan a las impresiones offset y flexográficas con más frecuencia que a las impresiones digitales.
Ejemplo:
